泥石流及山体滑坡监测预警系统

一、系统监测原理

　　系统前端安装有振动信号探测器和监控摄像机，振动信号探测器采用光缆作为传感器，外界的振动、压力都会导致传感光缆形变，瞬时光路的改变，导致传感光缆中传输的光信号发生改变。振动信号探测器对光信号的变化进行探测，然后对探测到的信号进行智能分析处理，提取出信号特征值，将该特征值与泥石流即将形成时或山体滑坡前产生的信号特征进行对比分析，从而发出预警提示，设备预警后可直接联动视频监控系统对预警区域的现场图像进行搜索和参考，及时了解现场情况，足不出户即可布置相应的防灾减灾措施，大大降低了财产损失及人员伤害。另外如果山体下方是村落系统还可以与村子离的广播系统进行联动，在有碎石滚落、泥石流及山体滑坡形成前通知相关区域人员撤离，真正做到了，降灾减灾的效果。

　　设备采用光缆作为传感器件，不但可靠性高、寿命长，而且可以实现长距离大范围的探测，每个防区可探测最大长度为1000米。

二、系统结构组成

　　该系统主要由前端摄像机、振动信号探测器、3G无线编码器、太阳能供电系统、解码器、报警管理服务器、视频显示服务器、网络存储服务器等组成。

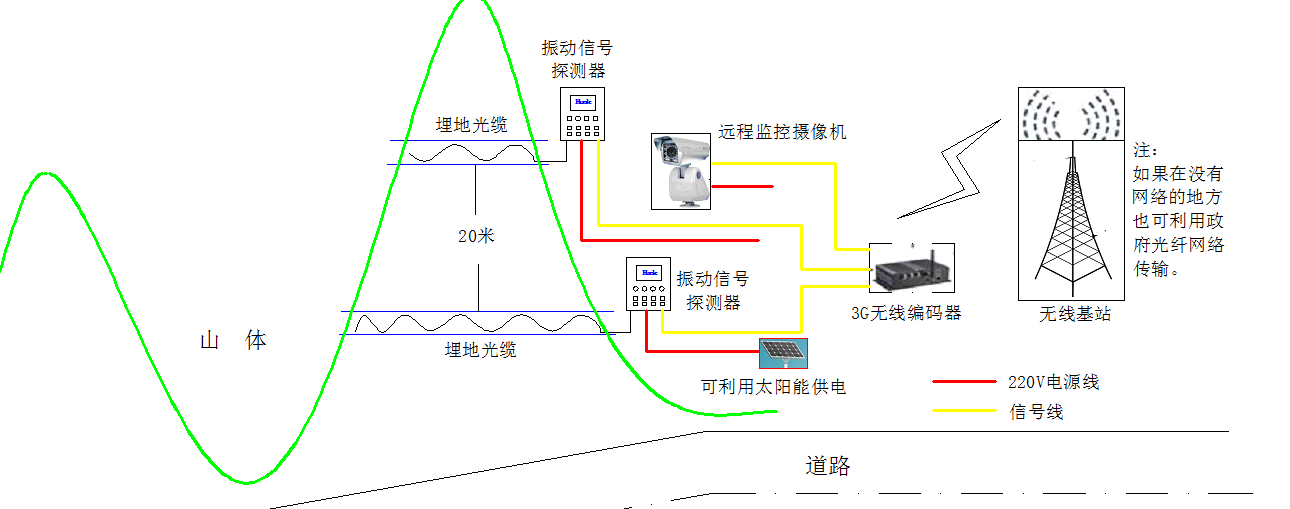

三、系统前端连接图

    考虑到山区环境的复杂性，针对无电、无网络信号的区域，系统前端预留了太阳能供电装置和通信信号与主干光纤网络接入装置，能都灵活的进行检查布防。

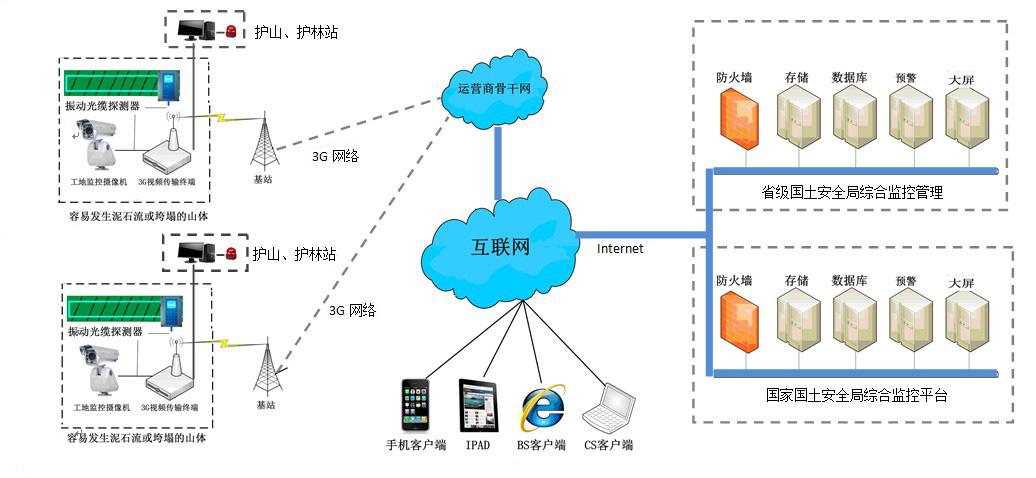

四、整体系统连接图

    整个系统可以根据需要设置多级接警中心，如：可在山体附件的村落、城镇和护山、护林站设置一个预警中心，中心设置PC机及警灯、警号。在灾害发生前及时做出反应，疏散受影响地区群众、及时加固防护设施。在给预警中心报警同时通过3G网络运行商连接到Internet上，通过互联网给上级国土资源局报告预警信息。国土资源局综合监控平台可以设置多级，如市级、省级、全国等级别，能够做到多级监管部门同时收到预警信息，防止预警信息在向各级传达时的延误。上级监管中心可以很快准备对下级部门的资金、物资、人员的支持。当灾害发生时系统可随时通过手机或者其他通讯工具调取现场情况的图像信息，实时布置减灾救灾措施。
